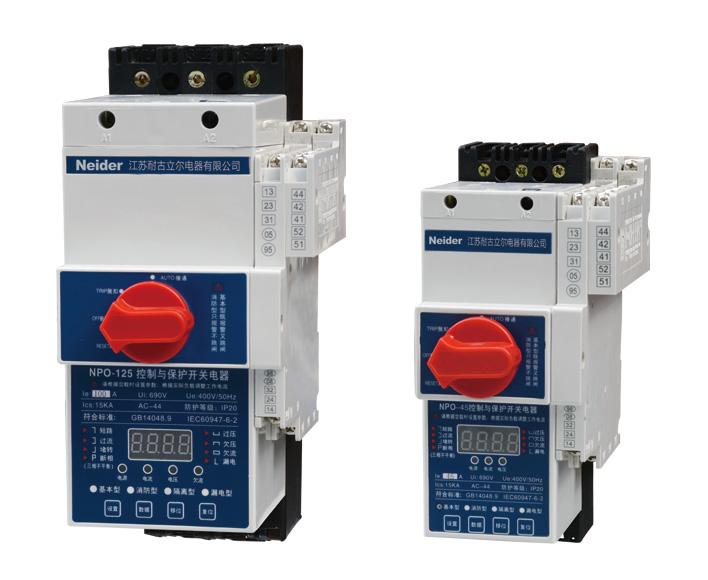

         NPO控制与保护开关电器(以下简称NPO)采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相、缺相保护功能，漏电保护功能，具有欠流欠功率功能，具有协调配合的时间-电流保护特性(具有过载反时限、定时限、短路短延时、短路瞬时、特大短路瞬时四段保护特性)。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。

         NPO主要用于交流50Hz(60Hz)、额定电压至690V、主体额定电流自6.3A至125A、智能控制器可调工作电流自0.16A至125A、控制电机功率自0.05KW至55KW的电力系统中接通、承载和分断正常条件(包括规定的过载条件)下的电流，且能够接通、承载并分断规定的非正常条件(如短路)下的电流。

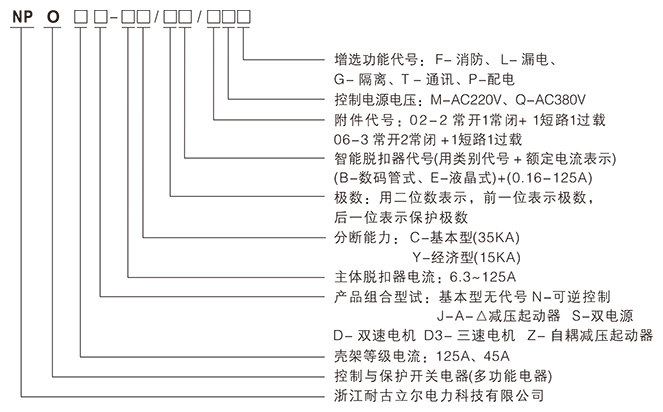

◆基本型的完整结构及型号应包括：主体型号 +主体脱扣器额定电流及分断能力等级、智能脱扣器、产品功能、控制电源。

         ◆ 两个外形安装尺寸：125型和45型。

         ◆ 主电路极数分为：三极、四极。

         ◆ NPO控制与保护开关电器的基本配置：主体+ 智能控制器 + 辅助触头组。

         ◆ 主体由主电路基本模块即：  触头系统模块、短路脱扣器、 电磁系统模块以及操作机构系统模块构成。

         ◆ 短路分断能力等级： 经济型(Y) 为15KA，基本型(C) 35KA。

         ◆ 预期短路电流下的分断时间为 2~3ms，限流系数0.2以下。

         ◆ 辅助触头组由短路报警触头、过载报警触头以及一组2常开1常闭辅助触头构成，02为2常开1常闭 +1短路1过载、06为3常开2常闭 +1短路1过载，也可根据用户要求组合，但最多不能超过11对触头数。

         ◆ 智能控制器额定电流 Ie：0.4  / 1 / 2.5 / 4 / 6.3 / 12 / 16 / 18 / 25 / 32 / 40/ 45 / 50 / 63 / 80 / 100 / 125A。

         ◆ 主体额定电流In：12 /  16 / 18  /  32 /  45 /  63 / 100 /  125A。

         ◆ 极数：用二位数字表示（前一位数字表示产品极数、后一位数字表示保护极数），如33表示3极带3极保护、30表示3极不带保护。

         ◆ 控制电源电压：M：AC220V、Q：AC380V。
